作者：曹慧珍

很多時候，Z-序列需要和多點或時間序列連用，但這時會遇到很多問題！

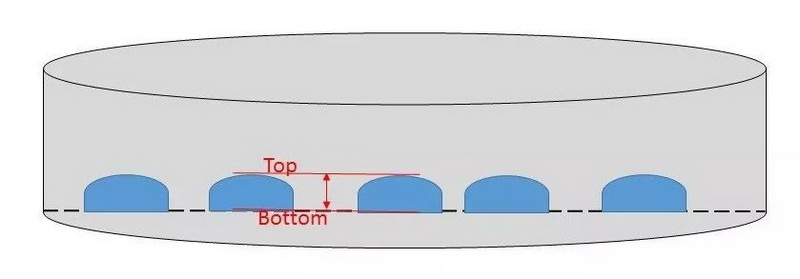

我們想象中樣品是整齊的排列在小皿里

直接設定Top、Bottom、Step，ND窗口中勾選Z、XY、T，Run Now開始采集圖像就好啦。

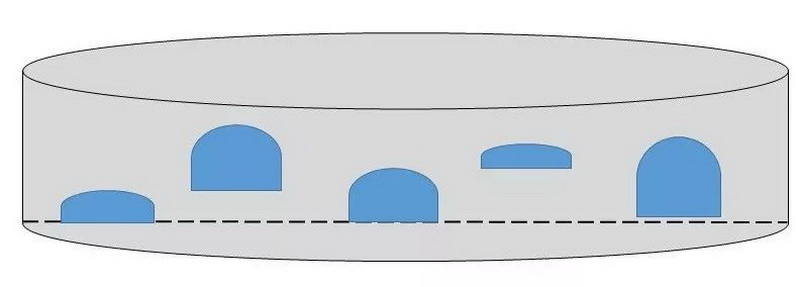

但是樣品通常長這樣：

樣品在小皿上的高度并不相同，如果直接設定Top、Bottom，采集的厚度將會翻倍，浪費大量時間。

另一種Z軸范圍選定方法就發揮作用了

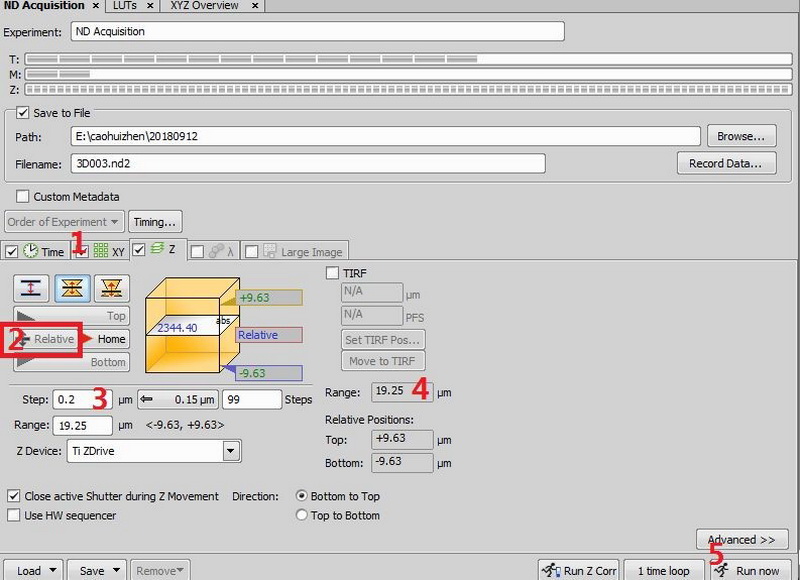

1、ND Acquisition窗口XY選項卡下記錄樣品的XYZ信息（Z需要是3D stack的中間面）；

2、ND Acquisition窗口Z選項卡下勾選黃色漏斗狀圖標；

3、設定樣品step和總厚度；

4、點擊run now開始采集圖像序列。

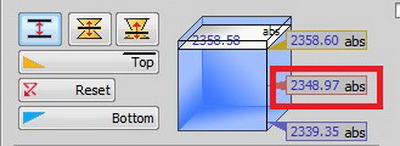

樣品的總厚度和每個點的中間焦面可通過設定top和Bottom的方法獲得，立方體中間的數值即中間面。

這種方法工作原理：先到達記錄的XYZ位置，根據中間面Z計算出三維序列的起始面，開始采集三維序列，然后到達另一個XYZ位置，計算出新的Z軸起始面，采集另一個三維序列，循環往復。

還有的樣品更任性：

樣品不止在小皿上的高度不同，它們自己的厚度也相差很大，這時候用上面的方法拍，range需要由最厚的樣品決定，比較浪費時間，

NIS-element有終極武器ND Sequence Acquisition

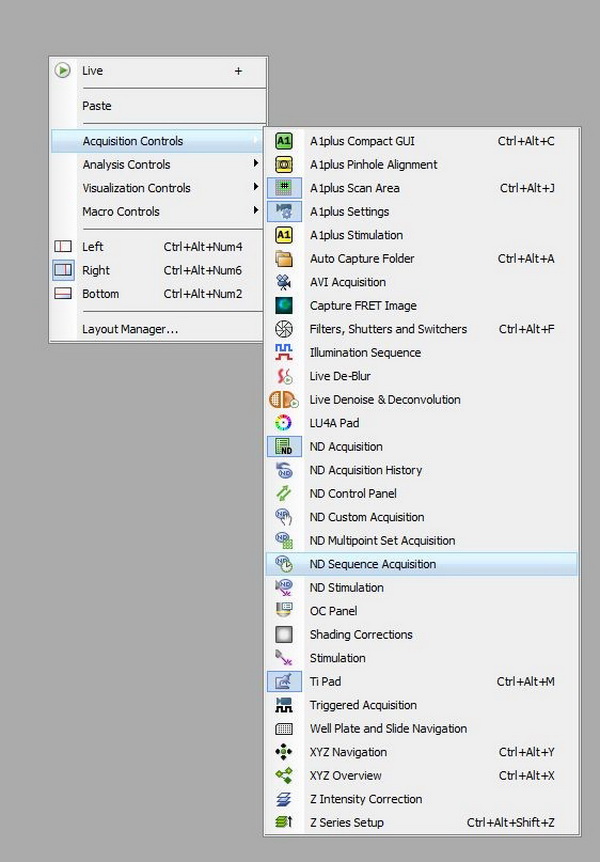

1、鼠標右擊軟件上的空白部分，從彈出的菜單中選擇[Acquisition Controls] -> [ND Sequence Acquisition]以調出對話框。

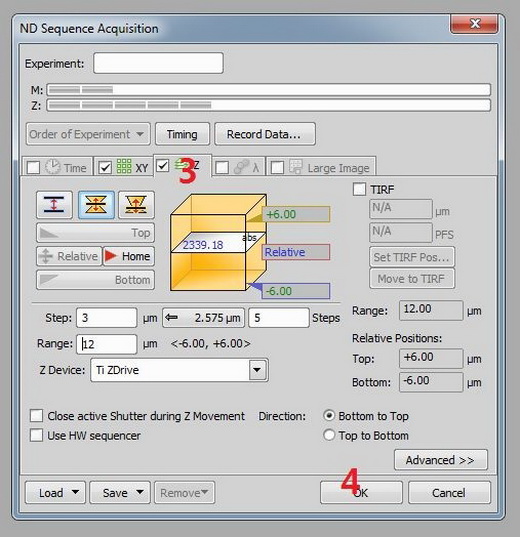

2、點擊add添加一個ND程序，新彈出一個類似ND Acquisition的窗口

3、XY選項卡下記錄位置信息，Z選項卡下按照top、bottom的方法或找中間面的方法設定Z軸掃描范圍；

4、點擊OK；

5、回到ND Sequence Acquisition主窗口，add添加另外的ND程序，多次重復此步驟；

6、勾選[Time lapse]設定時間序列；

7、run now啟動程序。

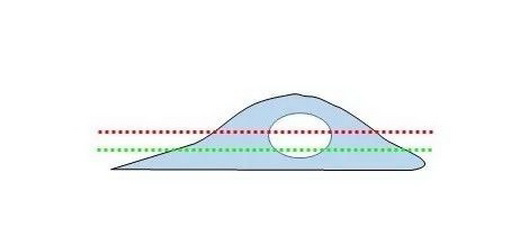

有過細胞timelapse拍攝經驗的小伙伴都知道，細胞會發生熱漂移現象，必須打開PFS系統才能實現長時間的拍攝，XY選項卡下記錄每個點的鎖焦面，以該面作為relative去采集多點三維時間序列，然而細胞往往是貼壁的，鎖焦面通常是細胞中信號最為清晰的焦面，而非中間面。

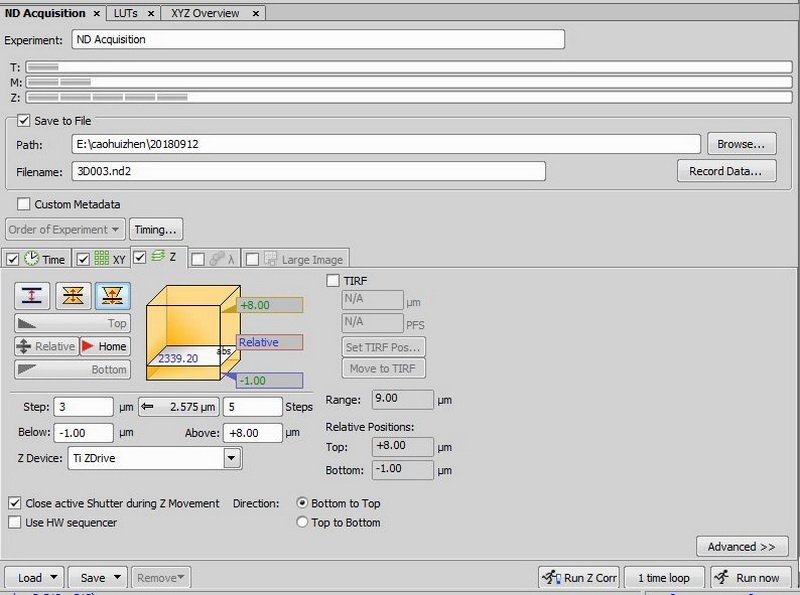

這個時候我們可以選擇另一種方式設定Z軸掃描范圍，先調焦確定最清晰的焦面（鎖焦面）和top/bottom之間的距離，然后打開PFS，XY選項卡下記錄位置焦面高度信息，Z選項卡下，分別設定向上向下掃描厚度，然后設定step，開始ND程序采集。

XY-Z-T程序略復雜，大家有需求可以預約輔助實驗哦！

本文章版權歸清華大學生物醫學測試中心尼康影像中心所有
